System prętów sprężających Freyssibar
System prętów sprężających Freyssibar zapewnia doskonałe możliwości wykonywania sprężania elementów żelbetowych, montażu poprzez doprężenie elementów stalowych do istniejącej konstrukcji żelbetowej itp.
W przypadku prętów sprężających wartości poślizgu podczas ich kotwienia (bez względu na długość cięgna) są minimalne, a co za tym idzie również straty siły sprężającej są również bardzo niskie. W związku z tym zastosowanie prętów sprężających jest szczególnie przydatne w przypadku konieczności sprężania elementów, gdzie wymagana jest nieznaczna długość prostoliniowego cięgna sprężającego (rzędu kilku metrów lub mniej).
Pręty sprężające stanowią również doskonały materiał do wykonywania tymczasowego montażu poprzez doprężenie do konstrukcji elementów dodatkowych (takich jak na przykład nosy montażowe do nasuwania konstrukcji), podwieszania rusztowań ruchomych (na przykład przy rusztowaniach do betonowania nawisowego).
Naciąg prętów wykonywany jest przy pomocy specjalistycznych siłowników, których konstrukcja umożliwia dokręcenie nakrętki naciągniętego pręta.
Podstawowym elementem niniejszego systemu sprężania są pręty wysokiej wytrzymałości (1030 MPa) o następujących średnicach nominalnych: 26,5mm, 32mm, 36mm, 40mm oraz 50mm. Istnieje możliwość wykonania prętów o większych średnicach nominalnych na specjalne zamówienie. Maksymalna długość pojedynczego pręta to 11,7m.
System prętów sprężających obejmuje również różne warianty elementów kotwiących obejmujących:
zakotwienia standardowe – czynne (w postaci płyty oporowej, nakrętki i podkładki),
zakotwienia sferyczne – czynne (w postaci płyty z odpowiednio wyprofilowanym otworem oraz nakrętki sferycznej),
zakotwienia bierne (w postaci płyty oporowej z gwintowanym otworem),
Łączenie prętów z odcinków wykonywane jest za pomocą systemowych łączników.
Zastosowanie szerokiej gamy elementów kotwiących, elementów dodatkowych oraz osłon kanałów prętowych zapewnia bardzo wiele możliwości zastosowania zarówno w konstrukcjach tymczasowych – pomocniczych, jak również w wydaniu docelowym.
Szczegółowe informacje dotyczące prętów sprężających znajdują się w materiałach informacyjnych oraz Europejskiej Aprobacie Technicznej Nr ETA 09/0169 dla systemu prętów sprężających FREYSSIBAR.
Uzupełnieniem gamy prętów sprężających FREYSSIBAR są trzy najnowsze rodzaje prętów sprężających w ofercie Freyssinet:
- system prętów sprężających typu FREYSSIBAR HSA o klasie wytrzymałości 1070 MPa
- system prętów sprężających typu FREYSSIBAR+ HTSR o klasie wytrzymałości 1200 MPa
- system prętów sprężających FREYSSIBAR XL
Wszystkie trzy najnowsze typy prętów sprężających charakteryzują się:
- możliwością produkcji o średnicy nawet do 160mm (w przypadku prętów FREYSSIBAR XL),
- znacznie lepszymi parametrami wytrzymałościowymi i zmęczeniowymi (w wyniku stosowania zupełnie innych procesów produkcyjnych),
- większą wydłużalnością,
- możliwością zastosowania jako elementów kotwiących (mocujących) głowic widlastych
Szczegółowe informacje dotyczące oferowanych przez Freyssinet prętów sprężających typu FREYSSIBAR znajdują się w materiałach informacyjnych zamieszczonych na naszej stronie internetowej.
Przykładowe realizacje z zastosowaniem systemu prętów sprężających poniżej:
pręty kotwiące
pręty sprężające

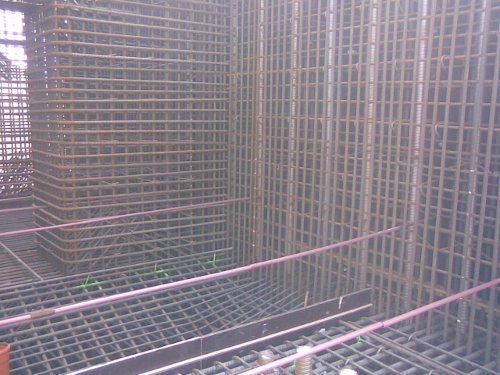

pręty w zbrojeniu
